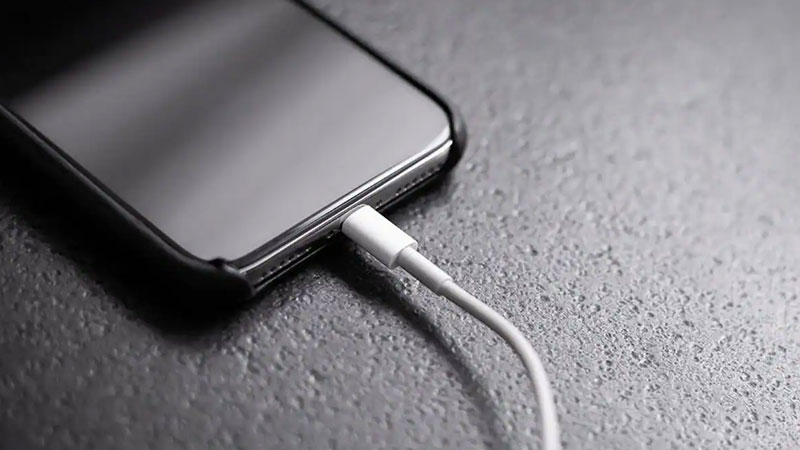

علت داغ شدن و دیر شارژ شدن گوشی و راهنمای تخصصی عیب‌یابی آی سی شارژ

داغ شدن بیش از حد دستگاه و افت شدید سرعت ذخیره انرژی، یکی از آزاردهنده‌ترین مشکلاتی است که کاربران گوشی‌های هوشمند با آن روبه‌رو می‌شوند. هنگامی که گوشی خود را به شارژر وصل می‌کنید و پس از گذشت مدتی طولانی متوجه می‌شوید نه تنها درصد باتری افزایش چشمگیری نیافته، بلکه بدنه دستگاه به‌شدت حرارت تولید کرده است، دستگاه در وضعیت بحرانی قرار دارد. شناخت دقیق علت داغ شدن و دیر شارژ شدن گوشی از این جهت حائز اهمیت است که تداوم این وضعیت می‌تواند آسیب‌های جبران‌ناپذیری به باتری لیتیوم-یونی، مدارات چاپی مادربرد و پردازنده اصلی وارد کند.

در بسیاری از سناریوها، کاربران مشکل را صرفاً ناشی از خرابی کابل یا فرسودگی باتری تلقی می‌کنند؛ اما واقعیت فنی اغلب ریشه در بخش‌های پیچیده‌تری نظیر مدار تغذیه، اتصالی‌های پنهان، نقص در فرآیند ارتباطی پروتکل‌های فست‌شارژ و به‌ویژه خرابی تراشه کنترل شارژ (Charging IC) دارد. در این مقاله به زبان تخصصی و در عین حال کاربردی، مکانیسم تولید حرارت، دلایل نرم‌افزاری و سخت‌افزاری افت سرعت شارژ، و روش‌های دقیق تست آی سی شارژ در تعمیرات موبایل مورد بررسی قرار گرفته است.

مشاهده دسته بندی: سرشارژر

رابطه مستقیم میان حرارت بالا و افت سرعت شارژ گوشی

باتری‌های مبتنی بر فناوری لیتیوم-یون و لیتیوم-پلیمر از ساختار شیمیایی حساسی تشکیل شده‌اند که عملکرد مطلوب آن‌ها در بازه دمایی بین صفر تا ۳۵ درجه سانتی‌گراد تثبیت می‌شود. افزایش دما ارتباط مستقیمی با مقاومت درونی سلول‌های باتری دارد؛ به بیانی ساده، هرچه دمای داخلی مدار بالاتر رود، انرژی بیشتری به شکل حرارت هدر رفته و راندمان انتقال جریان کاهش می‌یابد. این پدیده تحت قانون ژول (Joule’s Law) توجیه می‌شود که بیانگر تبدیل بخشی از توان الکتریکی به انرژی گرمایی در اثر وجود مقاومت است.

گوشی‌های هوشمند نوین مجهز به سامانه‌های پایش دمای خودکار (Thermal Throttling) هستند. هنگامی که سنسورهای تعبیه‌شده در مجاورت باتری، تراشه پردازنده و آی‌سی شارژ عبور دما از مرز مجاز (معمولاً بالای ۴۲ تا ۴۵ درجه سانتی‌گراد) را گزارش کنند، واحد مدیریت توان نرم‌افزاری و سخت‌افزاری به سرعت دست‌به‌کار می‌شود. در این مرحله، گوشی برای پیشگیری از متورم شدن سلول‌های باتری، آتش‌سوزی یا سوختگی قطعات مادربرد، جریان ورودی را از مثلاً ۳ آمپر به کمتر از ۱ آمپر یا حتی ۵۰۰ میلی‌آمپر محدود می‌کند. در نتیجه، داغ شدن غیرعادی مستقیماً به کاهش چشمگیر سرعت شارژ منتهی می‌شود.

دلایل اصلی داغ شدن و دیر شارژ شدن گوشی

بررسی ریشه‌ای موضوع نیازمند تفکیک نقص‌های محیطی و جانبی از خطاهای سخت‌افزاری داخلی است. نوسانات در نرخ جذب آمپر و بالا رفتن دما معمولاً تحت تأثیر زنجیره‌ای از عوامل رخ می‌دهند.

۱. استفاده از کابل و آداپتور غیراستاندارد، بی‌کیفیت یا خراب

کابل‌ها و کلگی‌های فیک، توانایی ارائه ولتاژ یکنواخت و فیلتر شده را ندارند. یک آداپتور بی‌کیفیت به جای ارائه ولتاژ پایدار (مانند ۵ ولت، ۹ ولت یا ۱۲ ولت)، ریپل‌های شدید ولتاژی به مادربرد تزریق می‌کند. کابل‌های غیرمعمول با رشته‌سیم‌های بسیار نازک دارای مقاومت داخلی بالا هستند که موجب تلفات ولتاژ، گرم شدن خود سوکت و تحریک مدارات تثبیت‌کننده ولتاژ درون گوشی می‌شوند.

۲. بهره‌برداری سنگین و هم‌زمان با عملیات شارژ

اجرای بازی‌های سنگین گرافیکی، فیلمبرداری طولانی، روشن نگه داشتن داده‌های همراه (Mobile Data)، جی‌پی‌اس و روشنایی صددرصدی صفحه‌نمایش هم‌زمان با شارژ، فاجعه‌بارترین بار حرارتی را ایجاد می‌کند. در این حالت پردازنده اصلی (CPU) و پردازنده گرافیکی (GPU) حداکثر توان را مصرف کرده و حرارت خود را بر گرمای طبیعی ناشی از واکنش‌های شیمیایی شارژ سلول باتری اضافه می‌کنند. نتیجه این چرخه معیوب، کندی شارژ و داغ شدن مضاعف است.

۳. استهلاک و فساد شیمیایی ساختار باتری

باتری‌های گوشی‌های هوشمند طول عمر محدودی دارند که بر حسب تعداد چرخه شارژ (Charge Cycles) سنجیده می‌شود. پس از گذشت ۵۰۰ الی ۸۰۰ چرخه، مقاومت داخلی باتری به طور چشمگیری افزایش می‌یابد. سلول‌های الکترودی که قادر به حفظ پیوند پایدار لیتیومی نیستند، انرژی ارسالی از سمت شارژر را به گرما تبدیل می‌کنند. در این حالت، گوشی حتی با شارژر اصلی نیز کند شارژ شده و به‌شدت داغ خواهد شد.

۴. اختلالات نرم‌افزاری، سرویس‌های مسدودشده در پس‌زمینه و بدافزارها

گاهی سخت‌افزار کاملاً سالم است اما پروسه‌های پنهان سیستم‌عامل، کرنل یا اپلیکیشن‌های مخرب پردازنده را به حالت ۱۰۰ درصد می‌کشانند (Wakelock). زمانی که پردازنده به خواب عمیق (Deep Sleep) نمی‌رود، توان زیادی مصرف کرده و مدار شارژ نمی‌تواند ذخیره انرژی را بر مصارف جاری دستگاه غلبه دهد.

۵. آسیب‌های فیزیکی، تجمع رسوبات و اکسیداسیون در پورت شارژ

نفوذ گردوغبار فشرده یا قطرات آب به سوکت شارژ (Type-C یا Lightning) مقاومت اتصالی را بالا می‌برد. اکسید شدن پایه‌های VBUS یا پین‌های انتقال داده پورت شارژ می‌تواند موجب ایجاد جرقه ریز، افت ولتاژ شدید و در نهایت تولید حرارت بالا در محل درگاه و کند شدن شدید فرآیند انتقال برق گردد.

۶. نقص در مدار محافظت و آی سی کنترل شارژ مادربرد

اگر تمامی تجهیزات جانبی سالم بوده و سیستم‌عامل عاری از هرگونه باگ باشد، علت داغ شدن و دیر شارژ شدن گوشی مستقیماً به خرابی‌های مادربرد، به‌ویژه نیم‌سوز شدن آی‌سی شارژ، دیودهای محافظتی و خازن‌های مسیر تغذیه بازمی‌گردد.

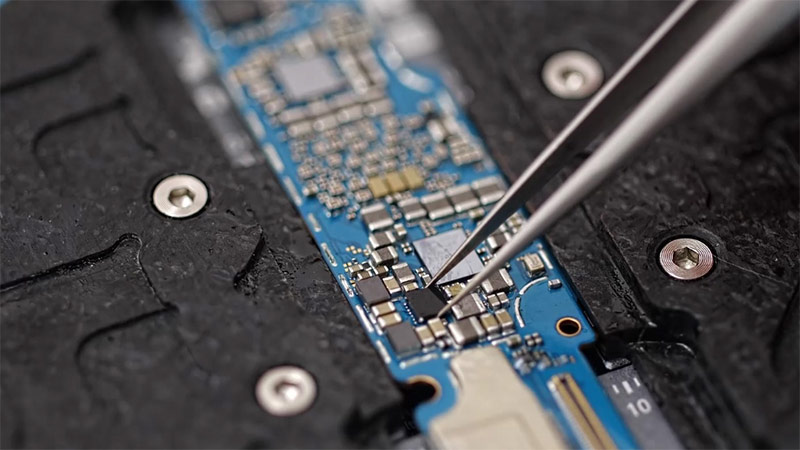

آی سی شارژ چیست و چه نقشی در تلفن همراه ایفا می‌کند؟

تراشه کنترل شارژ یا Charging IC، یکی از کلیدی‌ترین قطعات بر روی برد الکترونیکی گوشی است که به صورت مستقیم با پورت ورودی، باتری و آی‌سی تغذیه اصلی (PMIC) ارتباط دارد. وظایف این قطعه تخصصی به شرح زیر است:

• تنظیم و یکپارچه‌سازی ولتاژ: کاهش یا تعدیل ولتاژ متغیر ورودی به منظور انطباق دقیق با ولتاژ مورد نیاز سلول باتری (معمولاً بازه بین ۳.۷ تا ۴.۴ ولت).
• پشتیبانی از پروتکل‌های شارژ سریع: برقراری ارتباط دیجیتال بر روی خطوط داده (D+ و D- یا خطوط CC) با آداپتور شارژ برای فعال‌سازی فناوری‌هایی نظیر Power Delivery (PD)، Quick Charge (QC)، SuperVOOC یا AFC.
• سنجش لحظه‌ای جریان (Current Sensing): کنترل دقیق آمپراژ عبوری جهت جلوگیری از اضافه جریان (Overcurrent) و قطع مدار در صورت بالا رفتن ناگهانی بار مصرفی.
• مدیریت فازهای شارژ: اجرای سه گام حیاتی شارژ باتری شامل فاز قطره‌ای (Trickle Charge)، فاز جریان ثابت (Constant Current یا CC) و فاز ولتاژ ثابت (Constant Voltage یا CV).

هنگامی که آی‌سی شارژ دچار نوسان برق، آب‌خوردگی یا استهلاک حرارتی شود، توانایی خود را در تغییر فاز و تنظیم جریان از دست می‌دهد. این خرابی غالباً با اتصال کوتاه داخلی در آی‌سی همراه است که به صورت تلفات حرارتی شدید و عدم اجازه به ورود ولتاژ استاندارد به باتری خود را نشان می‌دهد.

نشانه‌های شاخص خرابی و نیم‌سوز شدن آی سی شارژ

برای اینکه بتوان تفاوت میان خرابی باتری و نقص آی‌سی شارژ را تشخیص داد، شناخت نشانه‌های زیر کمک شایانی خواهد کرد:

• شارژ کاذب (Fake Charging): نماد صاعقه شارژ روی صفحه نمایان می‌شود، اما درصد باتری اصلاً بالا نمی‌رود و حتی افت می‌کند.
• تخلیه غیرعادی در زمان اتصال به شارژر: دستگاه در زمان اتصال به کابل، بیش از زمانی که از کابل جداست داغ شده و درصد باتری نزولی می‌شود.
• حرارت متمرکز روی برد: دمای بیش از اندازه در نقطه‌ای خاص از پشت دستگاه (محل استقرار آی‌سی روی مادربرد) متمرکز است و کل بدنه باتری به شکل یکنواخت گرم نیست.
• روشن نشدن گوشی با باتری شارژ شده: در صورت خرابی حاد آی‌سی شارژ، خط تغذیه اصلی سیستم قطع شده و دستگاه وارد حالت خاموشی مطلق (Dead Phone) می‌شود.
• قطع و وصلی مداوم شارژ: فرآیند شناسایی کابل شارژ مدام متوقف شده و با پیغام‌های خطایی نظیر «دمای دستگاه بسیار بالاست» یا «پورت شارژ مرطوب است» همراه می‌شود.

راهنمای گام‌به‌گام و جامع تست آی سی شارژ گوشی

عیب‌یابی آی‌سی شارژ نیازمند ابزارهای تخصصی الکترونیک در کارگاه‌های تعمیرات موبایل است. تکنسین‌ها برای اثبات خرابی این قطعه پیش از اقدام به برداشتن شیلدها و جابجایی چیپ، از آزمون‌های استاندارد الکترونیکی زیر بهره می‌برند.

۱. استفاده از تستر دیجیتال USB (آمپرمتر شارژ)

سریع‌ترین و بی‌خطرترین روش مقدماتی، اتصال گوشی به یک تستر دیجیتال USB سر راه آداپتور است:

• نحوه بررسی: تستر جریان و ولتاژ عبوری را به شکل لحظه‌ای نشان می‌دهد.
• تفسیر نتایج: اگر گوشی روشن باشد اما جریانی معادل ۰.۱۰ یا ۰.۲۵ آمپر بکشد و در این حالت دستگاه به شدت داغ شود، نشانه بارز وجود اتصال کوتاه یا ناتوانی آی‌سی شارژ در سوئیچینگ فاز CC است. جریان نرمال در گوشی‌های فست‌شارژ معمولاً در شروع فرآیند باید بالای ۱.۵ الی ۲ آمپر باشد. پرش ناگهانی ولتاژ یا ریست شدن مکرر جریان بر روی صفحه تستر نیز مهر تأییدی بر خرابی چیپ شارژ است.

۲. تست جریان‌کشی با منبع تغذیه آزمایشگاهی (DC Power Supply)

در این متد، مادربرد گوشی با سیم‌های مخصوص بوت یا کابل پاور به منبع تغذیه متصل می‌شود تا رفتار خطوط VBAT و VBUS بررسی گردد:

• تست قبل از فشردن کلید پاور: منبع تغذیه روی ولتاژ ۴.۲ ولت تنظیم می‌شود. اگر پیش از فشردن دکمه روشن شدن دستگاه، جریانی روی نمایشگر منبع تغذیه درج شود (مثلاً ۳۰ تا ۴۰۰ میلی‌آمپر به بالا)، اصطلاحاً گفته می‌شود دستگاه جریان‌کشی قبل از پاور دارد.
• تحلیل مسیر آی‌سی: از آنجا که مسیر شارژ به صورت مستقیم به خط اولیه مدار وصل است، جریان‌کشی خودبه‌خودی همراه با داغ شدن بخشی از برد، دلالت بر سوختن یا نشتی داخلی آی‌سی شارژ یا خازن‌های مسیر دارد.

۳. بررسی مقاومت و ولتاژ با مولتی‌متر (تست دیود و امپدانس)

این روش نیازمند باز کردن قاب پشتی، خارج کردن مادربرد و استفاده از یک مولتی‌متر کالیبره است:

• تست در حالت دیود: مولتی‌متر در حالت تست دیود قرار داده شده، پراب قرمز روی بدنه یا زمین (GND) و پراب مشکی روی پایه‌های سوکت باتری و پایه‌های خروجی چیپ شارژ متصل می‌گردد.
• بررسی افت ولتاژ (Forward Voltage Drop): عددی که روی مولتی‌متر ثبت می‌شود باید بازه‌ای استاندارد (معمولاً بین ۳۰۰ تا ۶۰۰ میلی‌ولت) باشد. اگر عدد صفر یا نزدیک به صفر را نمایش دهد، خط خروجی به زمین متصل شده (اتصال کوتاه کامل) و اگر عددی بسیار بالا یا حالت نامحدود (OL) نشان دهد، مدار باز رخ داده است.
• تست سلف شارژ (Buck Coil): سلف بزرگی که در مجاورت آی‌سی شارژ تعبیه شده، بررسی می‌شود. در صورت ترک‌خوردگی، تغییر رنگ یا اتصالی پایه‌ها به گراند، خرابی مستقیم آی‌سی یا خود سلف محرز است.

۴. پایش تصویربرداری حرارتی (Thermal Camera) یا اسپری فریز

برای اطمینان نهایی از اینکه کانون حرارت خود آی‌سی شارژ است یا قطعات جانبی:

• اسپری فریز: لایه‌ای از ماده منجمدکننده بر روی محدوده آی‌سی شارژ و قطعات اطراف پاشیده می‌شود. با اتصال کابل شارژ، قسمتی که دچار اتصالی و جریان‌کشی است فوراً یخ‌زدگی را ذوب می‌کند.
• دوربین حرارتی: این ابزار تخصصی دقیق‌ترین متد برای عیب‌یابی است. با اعمال ولتاژ شارژ، آی‌سی معیوب به صورت یک کانون قرمز یا سفیدرنگ پرحرارت با دمایی فراتر از ۶۰ الی ۸۰ درجه سانتی‌گراد در تصویر حرارتی نمایان خواهد شد.

جدول مقایسه‌ای علائم نقص قطعات مختلف در زمان داغ شدن و کندی شارژ

راهکارهای کاربردی برای رفع مشکل داغ شدن و دیر شارژ شدن گوشی

پیش از آنکه تصمیم بگیرید گوشی خود را به مراکز تعمیراتی بسپارید، اقدامات و راهکارهای زیر به شما کمک می‌کنند عیوب ساده‌تر را فیلتر و برطرف کنید:

۱. بازبینی و تعویض مجموعه شارژر

همواره از آداپتور اصلی خود دستگاه یا برندهای معتبر دارای استانداردهای استاندارد ایمنی، نظیر گواهی MFi برای آیفون یا تاییدیه‌های معتبر برای اندروید استفاده کنید. برای تست، از کابل و آداپتور دیگری با توان (وات) یکسان استفاده کنید تا نقش خرابی جانبی‌ها رد شود.

۲. نظافت درگاه فیزیکی شارژ

با استفاده از ابزارهای غیرفلزی مانند خلال دندان پلاستیکی یا چوبی و اندکی الکل ایزوپروپیل بالای ۹۹ درصد، گرد و غبار، پرز و رسوبات انباشته‌شده در پورت را تمیز کنید. دقت کنید پایه‌های درون درگاه کج نشوند.

۳. اعمال تنظیمات بهینه‌ساز در سیستم‌عامل

• روشن کردن حالت هواپیما (Flight Mode): اگر به طور اضطراری نیازمند شارژ سریع هستید، قرار دادن دستگاه در حالت پرواز تمام مودم‌های مخابراتی، وای‌فای و بلوتوث را قطع کرده و حرارت را کاهش می‌دهد.
• خاموش کردن فست شارژ در صورت عدم نیاز: در منوی باتری برخی گوشی‌ها گزینه‌ای برای غیرفعال‌سازی موقت Fast Charging وجود دارد. شارژ با نرخ توان معمولی می‌تواند از تولید حرارت مفرط جلوگیری کند.
• بستن اپلیکیشن‌های فعال و حذف برنامه‌های مشکوک: نرم‌افزارهای آنتی‌ویروس را اجرا کنید و اپ‌هایی که در پس‌زمینه شارژ زیادی هدر می‌دهند را متوقف (Force Stop) یا حذف کنید.

۴. مدیریت محیطی دمای دستگاه

هرگز گوشی را زیر بالش، روی تخت‌خواب یا در برابر تابش مستقیم نور خورشید شارژ نکنید. جدا کردن قاب و کاورهای ضخیم سیلیکونی یا چرمی در زمان شارژ، به دفع طبیعی حرارت از بدنه گوشی کمک بسزایی خواهد کرد.

۵. بازنشانی به تنظیمات کارخانه (Factory Reset)

چنانچه مشکل پس از آپدیت نرم‌افزاری به وجود آمده است، بک‌آپ‌گیری از داده‌ها و انجام بازنشانی کارخانه‌ای می‌تواند کدهای معیوب در ارتباط با درایورهای مصرف باتری را ترمیم کند.

چه زمانی تعویض باتری و چه زمانی تعمیر آی سی شارژ لازم است؟

مرز باریکی میان خرابی باتری و نقص چیپست مدیریت شارژ وجود دارد. در صورتی که گوشی بدون اتصال به کابل شارژ نیز به سرعت درصد باتری از دست می‌دهد یا باتری دچار متورم شدن فیزیکی شده و قاب پشت را به بالا فشار می‌دهد، تعویض باتری اولویت اول و قطعی است. باتری فرسوده جریان‌پذیری ندارد و سبب اتلاف توان به شکل گرما می‌شود.

اما اگر تست سلامت باتری نشان‌دهنده ظرفیت بالای ۸۵ درصد است، دستگاه بدون کابل شارژ خنک کار می‌کند، ولی بلافاصله با متصل کردن سوکت شارژ حرارت به شکل نقطه ای بر روی مادربرد صعود کرده و شارژ شدن دستگاه تا ساعت‌ها طول می‌کشد، عیب متوجه چیپست شارژ است. تعویض آی‌سی شارژ یک فرآیند فوق‌تخصصی در سطح تعویض تراشه‌های BGA با دستگاه هیتر بادی، شابلون‌زنی و پایه‌سازی با خمیر قلع است که نیازمند مهارت بالای تعمیرکار برای آسیب نرساندن به لایه‌های ظریف برد الکترونیکی می‌باشد.

سوالات متداول درباره داغ شدن و دیر شارژ شدن گوشی

۱. آیا داغ شدن گوشی حین استفاده از شارژ سریع (Fast Charge) امری طبیعی است؟

تا حدودی بله. در پروتکل‌های شارژ سریع ولتاژ و آمپر ورودی در فاز اول (از صفر تا حدود ۵۰ یا ۶۰ درصد) بالا است که این موضوع مقداری گرمای محسوس تولید می‌کند. با این حال این دما نباید دست کاربر را بسوزاند یا سرعت شارژ را به شدت افت دهد. دمای بیش از ۴۲ درجه زنگ خطری برای سیستم محسوب می‌شود.

۲. هزینه تعویض آی سی شارژ معمولاً چقدر است و چقدر زمان می‌برد؟

هزینه بسته به مدل گوشی، نسل چیپست شارژ و ریسک تعمیر متغیر است. تعویض آی‌سی نیاز به باز شدن کامل، جداسازی شیلدهای فلزی و حرارت‌دهی دقیق دارد و معمولاً بین ۲ تا ۵ ساعت زمان مفید می‌برد.

۳. آیا کابل شارژ بلند می‌تواند علت کندی شارژ و گرما باشد؟

بله. کابل‌های غیر استاندارد با طول بیش از حد (نظیر کابل‌های ۲ متری ارزان‌قیمت)، به دلیل افزایش افت پتانسیل و مقاومت خطی، باعث گرم شدن پایه‌های کانکتور و ناتوانی در انتقال جریان مطلوب می‌شوند که افت سرعت شارژ را در پی خواهد داشت.

۴. علامت اصلی سوختن کامل آی سی شارژ چیست؟

اصلی‌ترین نشانه سوختن کامل این تراشه، خاموش شدن کامل دستگاه، عدم پاسخگویی به فشردن کلید پاور، عدم نمایش چراغ اعلان یا آیکون شارژ و ثبت جریان مصرفی صفر یا اتصال کوتاه روی تستر USB است.

۵. آیا استفاده از خنک‌کننده‌های فن‌دار حین شارژ مفید است؟

اگر مجبور هستید از گوشی در امور ضروری پردازشی استفاده کنید، این خنک‌کننده‌ها می‌توانند دمای خارجی را کاهش داده و مانع از فعال شدن سیستم Thermal Throttling شوند، اما درمان ریشه‌ای مشکل اتصالی یا خرابی مدار به حساب نمی‌آیند.

جمع‌بندی نهایی

مشکل علت داغ شدن و دیر شارژ شدن گوشی زنجیره‌ای از هشدارهای فنی است که نباید نادیده گرفته شود؛ زیرا تداوم حرارت بالا نه تنها طول عمر باتری را نابود می‌کند، بلکه ریسک آسیب به پردازنده اصلی و آتش‌سوزی سلول‌های شیمیایی را بالا می‌برد. اولین گام استاندارد در عیب‌یابی، بررسی سلامت کابل، کلگی، نظافت سوکت شارژ و حذف برنامه‌های مخرب سیستمی است.

در صورتی که داغی غیرعادی همچنان در بخش خاصی از مادربرد باقی بماند و گوشی با هیچ ترفندی توان شارژ استاندارد را به دست نیاورد، بررسی سخت‌افزاری و تست دیود، جریان‌کشی و حرارت‌سنجی آی سی شارژ توسط تعمیرکار مجرب ضروری خواهد بود. تعمیر و جایگزینی به موقع این قطعه کلیدی، کارکرد پایدار مدار تغذیه را احیا کرده و دستگاه شما را به راندمان اولیه شارژ بازمی‌گرداند.
